繞包式接頭是擠包電纜中使用較廣泛的接頭型式，具有施工方便，對電纜規格適應能力強等特點。但是繞包式接頭需要較高的安裝技能，而且對環境要求較高。隨著預制式接頭的出現，繞包式接頭正成為預制式接頭一種補充形式。以下主要介紹繞包型接頭的特點及其施工要點。

（1）繞包帶材。

自黏性橡膠絕緣帶是繞包式接頭的主要帶材，構成繞包式接頭的主絕緣；半導電帶是均勻接管和絕緣屏蔽切斷點的電場重要帶材；應力控制帶主要應用于35kV電壓等級上，控制絕緣屏蔽切斷點的電場。

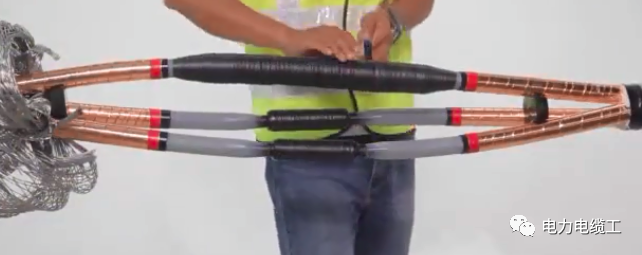

（2）根據施工和運行的環境，繞包式接頭可以分為統包型和分相型。

1.在施工過程中，必須將電纜進行分相后施工。

2.對于直埋環境，接頭安裝完成后，應用熱縮管將接頭三相合并在一起。

3.對于工井、電纜溝等環境，接頭完成后，應用熱縮管將接頭分成三個單相接頭。

（3）在熱縮管的端口處應分別包繞防水膠帶和PVC帶。

（4）電纜絕緣表面處理應用專用砂紙將絕緣打磨光滑，最后使用的砂紙規格應為320目以上。

（5）繞包式接頭必須切削反應力錐（鉛筆頭）。反應力錐的長度根據接頭設計和電壓等級的不同而不同。

10kV的繞包式接頭的反應力錐長度宜為50mm；35kV的繞包式接頭的反應力錐長度宜為80mm。

（6）導體連接應采用壓接方式。安裝好的接管應表面光滑，無毛刺。

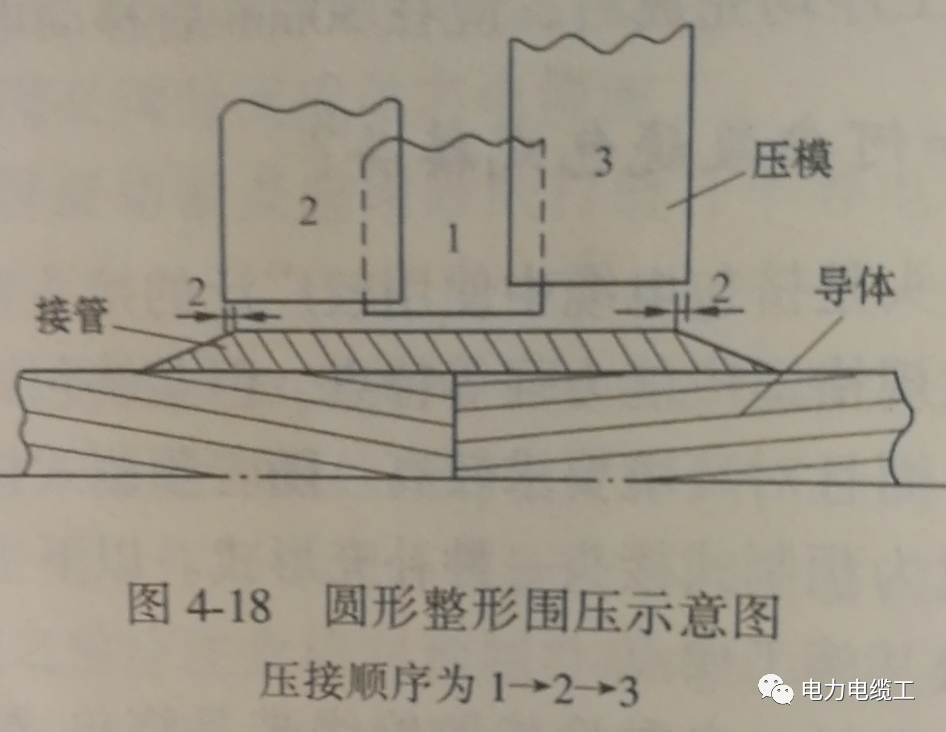

1.在400截面及以上宜采用圓形整形圍壓，而且必須將接管完全覆蓋，如圖4-18所示。

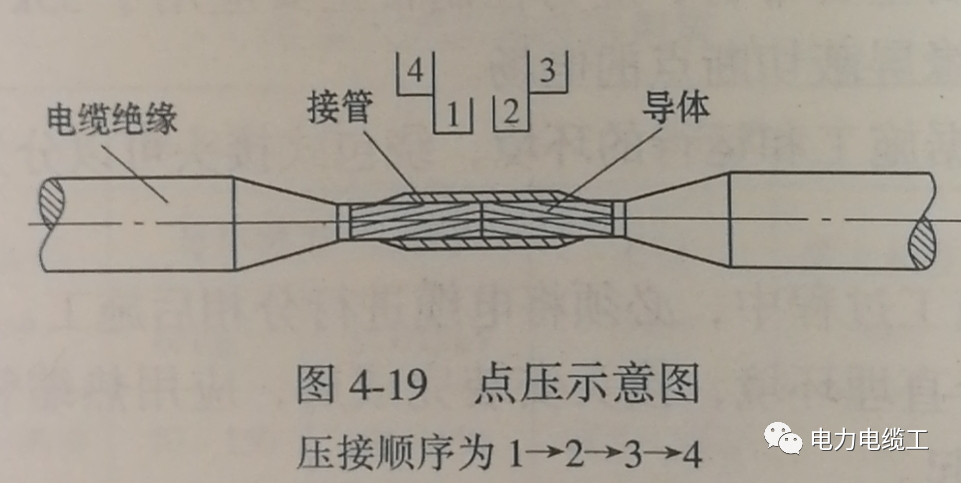

2.240截面及以下宜采用點壓，推薦壓接四點（如圖4-19所示）。壓接完成后，應用鋁箔紙填實壓坑。

3.接管壓接后，應用錐刀和砂紙將接管毛邊打磨光滑。接管處理后應盡量圓整。

（7）增繞絕緣，這是繞包式接頭的施工關鍵，繞包時應戴龍手套。由于手工繞包不可避免會出現偏心，應配備卡尺對接頭絕緣外徑進行多點測量，并且取最小值。每個接頭工應對自己的偏心度作到心中有數，適當地增加絕緣外徑。

（8）屏蔽恢復宜采用包繞半導電帶和屏蔽金屬網套的方式，另外可采用不小于35銅絲編織帶將接頭二端三相銅屏蔽帶相連接。

（9）防水處理主要采用熱縮管和防水帶。
