1.直埋敷設的特點

??將電纜線路直接埋設在地面下的敷設方式稱為電纜直埋敷設，埋設深度為0.7~1.5m，電纜上面覆蓋15cm細土，并用水泥蓋板保護。直埋敷設適用于電纜線路不太密集的城市地下走廊，如市區人行道，公共綠地，建筑物邊緣地帶等。直埋敷設不需要大量的土建工程，施工周期較短，是一種較經濟的敷設方式。直埋敷設的缺點是，電纜較容易遭受機械性外力損傷，容易受到周圍土壤的化學或電化學腐蝕。電纜故障修理或更換電纜比較困難。

2.直埋敷設的工程前期準備

?（1）線路位置的確認。電纜線路設計書所標注的電纜線路位置，必須經有關部門確認。敷設施工前一般應申辦電纜線路管線執照、掘路執照和道路施工許可證（俗稱“二照一證”）。應開挖足夠的樣洞，了解線路路徑鄰近地下管線情況，并最后確定電纜線路路徑。然后召開敷設施工配合會議，明確各公用管線和綠化管理單位的配合、賠償事項。如果鄰近其他地下管線和綠化需遷讓，應辦理書面協議。

?（2）編制工程施工組織設計。明確施工組織機構，制訂安全生產保證措施、施工質量保證措施及文明施工保證措施。熟悉工程施工圖，根據開挖樣洞情況，對施工圖作必要修改。確定電纜分段長度和接頭位置。

?（3）編制施工計劃和敷設施工作業指導書。確定各段敷設方案和必要的技術措施。進行施工前各盤電纜的驗收。包括查核電纜制造廠《質量保證書》，進行絕緣校潮試驗、油樣試驗和護層絕緣試驗等。

?（4）工程主要材料，機具設備和運輸機械的準備。除電纜外，主要材料還有各種電纜附件、電纜保護蓋板、過路導管。機具設備包括各種挖掘機械、敷設專用機械、工地臨時設施（工棚）、施工圍欄、臨時路基板。應根據每盤電纜的重量，制訂運輸計劃及運輸設備的準備。高壓電纜每盤重達十幾噸，甚至20~30t，應有相應的大件運輸裝卸設備。

3.敷設施工方法

?（1）電纜直埋敷設應分段施工，一般以一盤電纜的長度為施工段。施工順序為：預埋過路導管，挖掘電纜溝，敷設電纜，電纜上覆蓋15m厚的組土，蓋電纜保護蓋板及標志帶，回填土當一個敷設段完工清理之后，再進行第二段敷設施工。

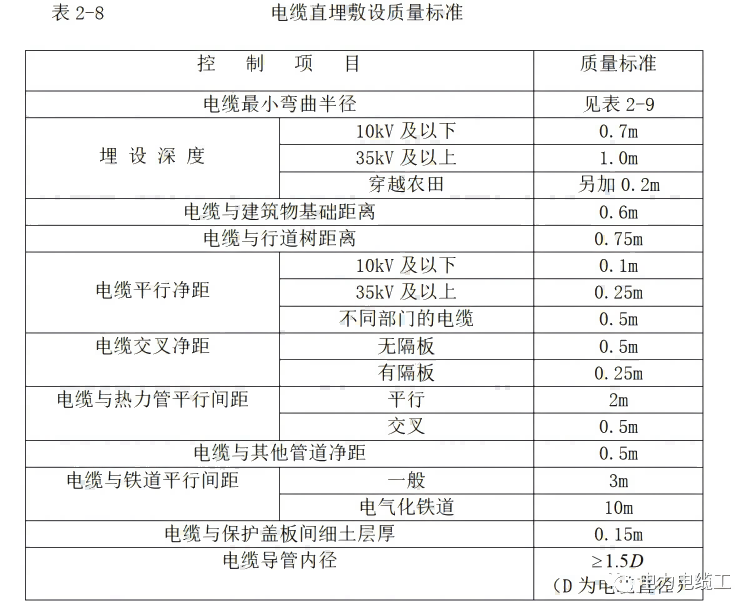

?（2）直埋敷設應符合表2-8所列的各項質量標準。

（3）直埋敷設中有以下幾項具體技術要求。

??1）按施工組織設計或敷設作業指導書的要求，確定電纜盤、卷揚機和履帶輸送機的設置地點。

??2）清理電纜溝，排除積水，溝內每隔2.0~3.0m安放滾輪一只。電纜溝槽的兩側應有0.3的通道。施放電纜時，在電纜盤、牽引端、卷揚機、輸送機、導管口、轉彎角、與其他管線交叉等處，應派有經驗的人操作或監護，并用無線或有線通信手段，確保現場總指揮與各質量監控點聯絡暢通。

??3）電纜盤上必須有可靠的制動裝置。一般使用慢速卷揚牽引，速度為6~7m/min，******牽引力30kN。卷揚機和履帶機之間必須有聯動控制裝置。

??4）監視電纜牽引力和側壓力。電纜外護套在施工過程中不能受損傷。如果發現外護套有局部刮傷，應及時修補。在敷設畢后，測試護層電阻。110kV及以上單芯電纜外護套應能通過直流10kV、1min的耐壓試驗。
